Filtergeschwindigkeit¶

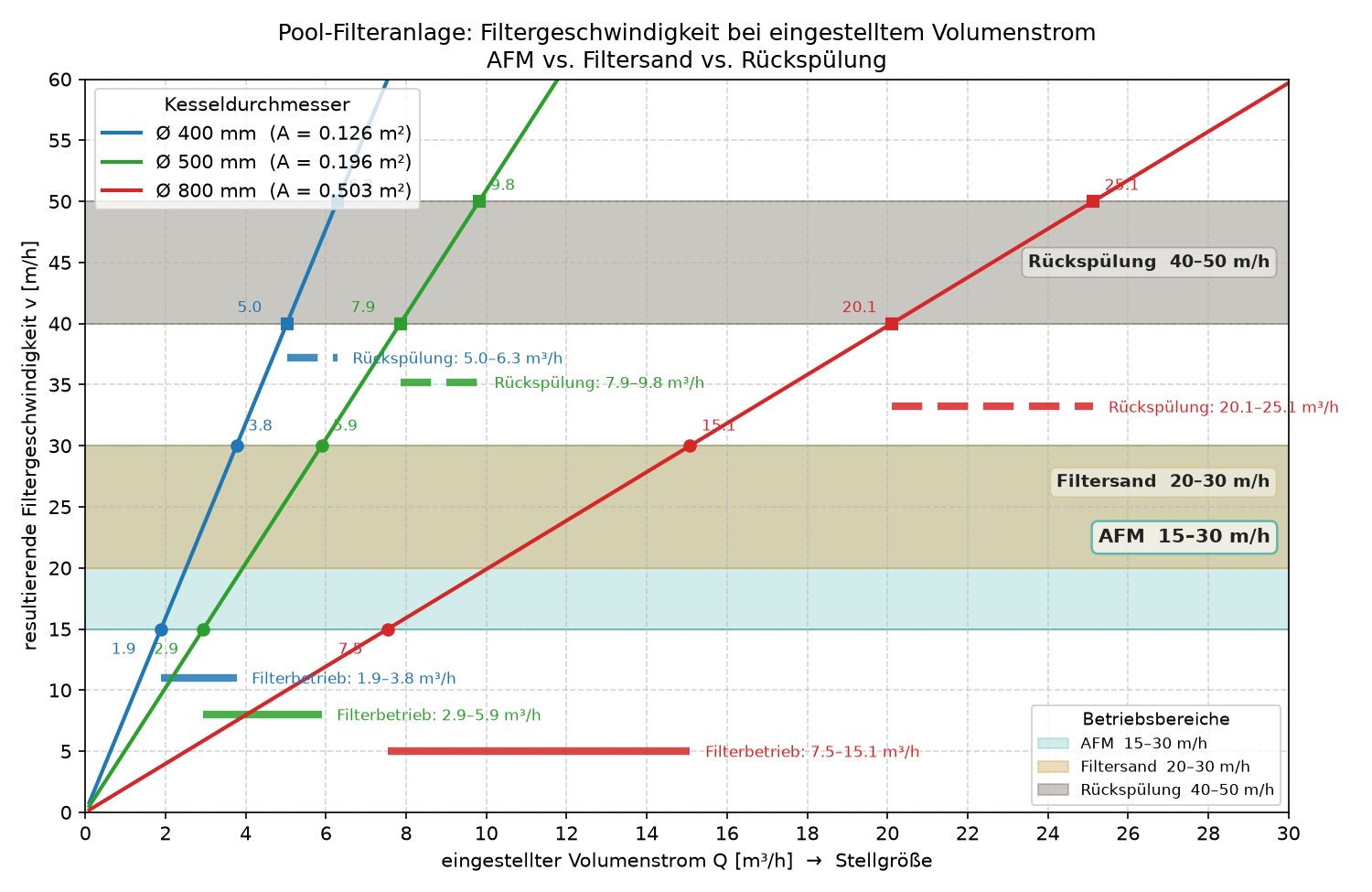

Diagramm¶

Diagramm wurde mittels filter-diagram.py erstellt, das gesamte Script via prompt.md.

Filtergeschwindigkeit sollte 20-30 m/h durch den Filterbehälter betragen.
- Mit AFM™ soll die Geschwindigkeit 15–30 m/h betragen¹.
Rückspülgeschwindigkeit: 40–50 m/h
Durchmesser Filterkessel: 400 mm
Filterfläche \(A\) = \(r^2 \times \pi\), r²×π, also 200 mm²×π ≈ 125.664 mm², also ≈ 0,125 m²

Volumenstrom \(Q\) = Fließgeschwindigkeit \(v_A \cdot\) Filterfläche (Querschnittsfläche) \(A\)

Volumenstrom @ 15 m/h: \(0,125 m^2 \times 15 \frac{\mathrm{m}}{\mathrm{h}} ≈ 1,885 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Volumenstrom @ 20 m/h: \(0,125 m^2 \times 20 \frac{\mathrm{m}}{\mathrm{h}} ≈ 2,5 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Volumenstrom @ 30 m/h: \(0,125 m^2 \times 30 \frac{\mathrm{m}}{\mathrm{h}} ≈ 3,77 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Volumenstrom @ 50 m/h: \(0,125 m^2 \times 50 \frac{\mathrm{m}}{\mathrm{h}} ≈ 6,28 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Förderleistung AquaPlus 6: \(8 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Filterfläche \(A\) = \(r^2 \times \pi\), r²×π, also 250 mm²×π ≈ 196.349 mm², also ≈ 0,196 m²

Volumenstrom @ 15 m/h: \(0,196 m^2 \times 15 \frac{\mathrm{m}}{\mathrm{h}} ≈ 2,94 \frac{\mathrm{m^3}}{\mathrm{h}}\)

Volumenstrom @ 30 m/h: \(0,196 m^2 \times 15 \frac{\mathrm{m}}{\mathrm{h}} ≈ 5,88 \frac{\mathrm{m^3}}{\mathrm{h}}\)
